Fanuc A860-0360-T211 | Codeur absolu Alpha αA64 — 64 000P, servomoteurs c.a. Fanuc Alpha, Réf. A290-0360-V511

Présentation

Le Fanuc A860-0360-T211 est un codeur absolu αA64 (64K ppr) pour les servomoteurs c.a. série alpha de Fanuc — un membre de la famille A860-0360 qui couvre plusieurs variantes à suffixe T et V, partageant toutes la même architecture de retour d'information série absolu de 64 000 ppr mais différant par le style du connecteur, la configuration du câble et la révision matérielle.

Le T211 est la révision de production la plus récente de la gamme A860-0360, apportant des améliorations au traitement du signal interne et à la fiabilité mécanique par rapport aux variantes antérieures, tout en conservant la même interface externe et les mêmes spécifications de performance.

La pratique de Fanuc consistant à attribuer une désignation T211 aux côtés des variantes T201 existantes et d'autres variantes à suffixe T reflète une amélioration incrémentale du produit dans le cadre d'une spécification maintenue — les données de position de l'encodeur, le protocole série, la compatibilité CNC et le montage moteur du T211 restent cohérents avec le reste de la famille A860-0360.

Le numéro de pièce alternatif A290-0360-V511 est la référence croisée de Fanuc, représentant l'entrée actuelle du catalogue pour la même fonction d'encodeur.

Le préfixe A290 sur cette référence croisée indique une variante de connecteur ou de facteur de forme ; lors de la commande de l'A290-0360-V511 en tant qu'alternative, vérifiez la compatibilité du connecteur et du montage avec l'installation spécifique du moteur.

Le retour d'information absolu du T211 signifie que la commande numérique conserve la donnée de position de l'axe pendant les cycles d'alimentation de la machine, à condition que la batterie de secours de l'amplificateur de servomoteur reste chargée.

Cela élimine le cycle de retour de référence au démarrage que nécessitent les codeurs incrémentaux — la machine peut commencer la production immédiatement après la mise sous tension avec toutes les positions d'axe valides. Cette commodité opérationnelle est l'un des avantages déterminants des installations de codeurs absolus et une raison clé pour laquelle les variantes absolues αA64 étaient largement spécifiées pour les machines-outils de production.

Des services de test et de réparation sont disponibles pour le A860-0360-T211 auprès de spécialistes des codeurs alpha, ce qui en fait l'un des membres les plus réparables de la famille A860-0360. Les programmes d'échange — fournissant une unité testée et garantie contre l'encodeur défectueux — sont la voie de service préférée pour les situations de panne de machine où le temps est compté.

Spécifications clés

Le T211 dans l'évolution des codeurs A860-0360

La famille A860-0360 s'étend de T001 à T211 et comprend des variantes à suffixe V, chacune représentant une étape dans l'évolution du matériel de codeur αA64.

Le T101 était la première version avec un câble câblé ; les T001 et T011 ont introduit des configurations de connecteurs détachables ; le T201 a ajouté des améliorations à la conception du boîtier et du connecteur ; le T211 représente la révision de production actuelle avec des raffinements supplémentaires.

Tout au long de cette évolution, la spécification de base du retour d'information absolu de 64K ppr est restée constante — tout codeur A860-0360-T peut théoriquement servir la même application CNC et moteur que tout autre, étant donné la bonne configuration du câble et du connecteur.

La position du T211 en tant que variante de production actuelle ou récente signifie qu'il est plus susceptible d'être disponible auprès des canaux d'approvisionnement autorisés et des inventaires de services gérés que les variantes anciennes comme le T001 ou le T101.

Pour les installations qui constituent des stocks de pièces de rechange, le T211 est le choix pratique pour le stockage en prévision des besoins futurs, à condition qu'il soit physiquement compatible avec les installations de moteurs de la flotte de machines de l'installation.

Technologie de disque optique et qualité du signal

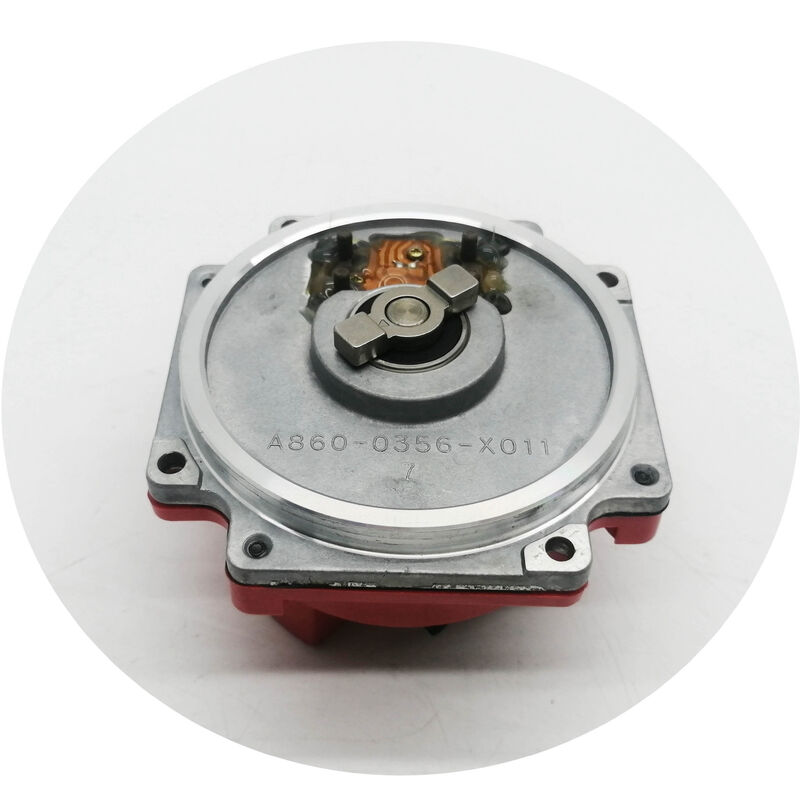

Tous les codeurs αA64 de la famille A860-0360 utilisent la technologie de disque optique — un disque en verre ou en plastique avec des segments transparents et opaques alternés est monté sur l'arbre du moteur, et un réseau de photodétecteurs sur le stator fixe lit le motif lumineux transmis à travers le disque pour déterminer la position angulaire.

Les données de position absolue sont codées dans plusieurs motifs de pistes concentriques sur le disque, permettant au codeur de rapporter sa position angulaire de manière unique en une révolution sans compter les impulsions à partir d'une référence connue.

L'électronique de traitement du signal du T211 convertit ce motif optique en protocole de retour d'information absolu série que l'amplificateur de servomoteur lit.

La qualité du disque optique — sa propreté de surface, la netteté des frontières transparentes/opaques, et l'absence de rayures ou de contamination du disque — détermine directement la qualité du signal au niveau de l'amplificateur.

La brume de liquide de refroidissement, l'aérosol d'huile ou les particules de copeaux qui pénètrent dans le corps du codeur par un joint d'arbre dégradé s'accumulent sur la surface du disque au fil du temps, réduisant la qualité du signal et provoquant finalement des alarmes de communication du codeur.

FAQ

Q1 : Qu'est-ce qui distingue le T211 du T201 en termes pratiques ?

Les T201 et T211 sont des révisions consécutives dans l'historique de production A860-0360, fournissant tous deux un retour d'information absolu αA64 de 64K ppr pour la même gamme de moteurs et la même génération de CNC.

Le T211 intègre des améliorations internes par rapport au T201 dans l'électronique de traitement du signal ou les composants mécaniques — les dimensions externes, le type de connecteur et les spécifications de performance de l'encodeur restent les mêmes.

À des fins de remplacement, un T211 remplace directement une installation T201 (et vice versa) sans modification des paramètres, modification du câble ou adaptation mécanique.

Q2 : Comment la pièce alternative A290-0360-V511 est-elle liée au T211, et quand l'utiliserait-on ?

L'A290-0360-V511 est la référence croisée actuelle du catalogue de Fanuc pour la fonction d'encodeur αA64 dans les situations où le stock T211 n'est pas disponible via les canaux standard.

Le préfixe A290 indique un emballage physique différent de la famille A860-0360, ce qui peut signifier un format de connecteur différent.

Si vous commandez l'A290-0360-V511 comme substitut du T211, confirmez que le type de connecteur au niveau du corps de l'encodeur correspond à l'ensemble de câbles installé dans le moteur. Dans la plupart des cas, la fonction est identique ; le connecteur physique est la variable à vérifier.

Q3 : Comment les données de position absolue sont-elles rétablies après le montage d'un T211 de remplacement ?

Après avoir installé le codeur de remplacement, mettez la machine sous tension. La commande numérique affichera généralement une alarme de perte de référence du codeur absolu car le nouveau codeur n'a pas de relation de comptage multi-tours stockée avec la position mécanique de la machine.

Exécutez un cycle complet de retour de référence (retour à zéro) sur l'axe concerné — l'axe se déplace vers l'interrupteur de référence matériel, détecte l'impulsion Z du codeur et définit la donnée de position de la machine.

L'amplificateur stocke alors cette relation dans sa mémoire sauvegardée par batterie. La position absolue est maintenant établie pour le nouveau codeur, et la machine peut reprendre la production.

Q4 : Quels sont les symptômes d'une défaillance progressive d'un codeur αA64 T211 en conditions de production ?

Les défaillances progressives se manifestent généralement par des alarmes servo intermittentes (série SV-360) qui s'effacent initialement lors d'un cycle d'alimentation mais deviennent plus fréquentes et finissent par être permanentes.

Des erreurs de position — l'axe dérive légèrement des positions commandées — peuvent survenir si la qualité du signal du disque s'est suffisamment dégradée pour que l'amplificateur interprète mal les données de position. En cas de défaillance avancée, l'alarme devient permanente au démarrage et l'axe ne peut pas être activé.

Le câble et le connecteur du codeur doivent être vérifiés avant de conclure que le codeur lui-même est défaillant — la contamination des broches du connecteur ou une défaillance partielle du câble produit des schémas d'alarme identiques.

Q5 : Le T211 convient-il comme pièce de rechange en stock pour les installations disposant de plusieurs machines à moteurs alpha ?

Oui, le T211 est un codeur pratique à stocker pour les installations gérant plusieurs machines avec des moteurs de la série alpha, précisément parce qu'il s'agit de la révision de production actuelle et qu'il couvre la même large gamme de moteurs que les variantes A860-0360 antérieures.

Le stockage d'un T211 couvre une large gamme de remplacements d'encodeurs de moteurs alpha, sous réserve de la compatibilité du câble et du connecteur de chaque installation de moteur.

Vérifiez que le connecteur du T211 est compatible avec chaque type de moteur de l'installation (ou que des adaptateurs de câble sont disponibles pour toute installation incompatible) avant de vous engager dans une stratégie de pièce de rechange uniquement T211.

Une seule pièce de rechange testée par groupe de machines, ou par horaire de quart, est une directive couramment utilisée pour les pièces de rechange d'encodeurs CNC critiques pour la production.
