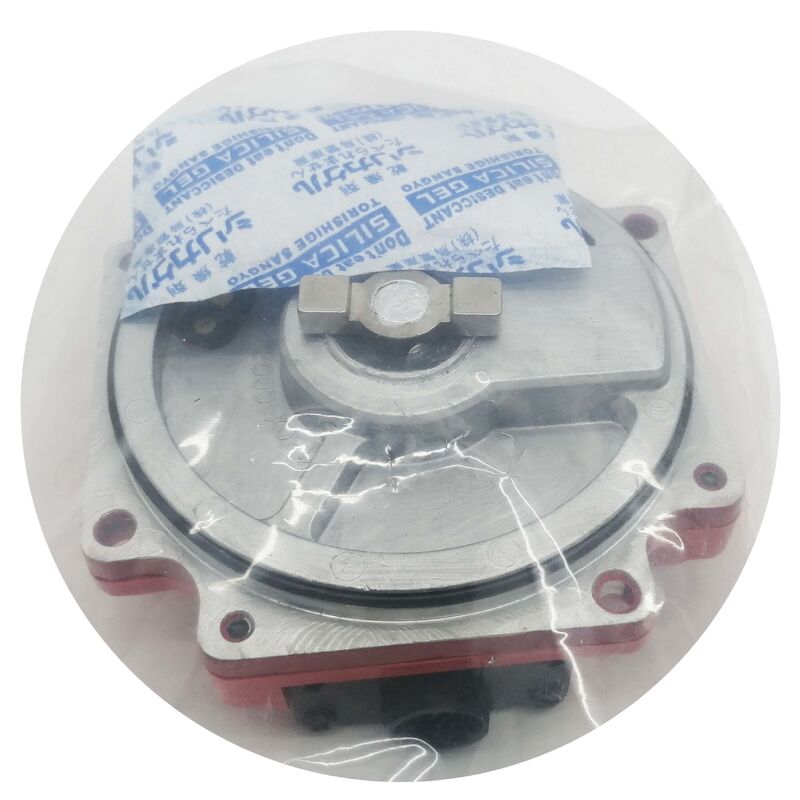

A860-0365-T101 FANUC Pulse Coder A8600365T101 A860-0365-T101 Le code est fourni par le fournisseur.

Fanuc A860-0365-T101 | Codeur incrémental Alpha αi64 — 64 000 P, avec câble, pour servomoteurs AC Fanuc Alpha a3 et supérieurs

Présentation

Le Fanuc A860-0365-T101 est le codeur incrémental αi64 fourni avec câble, monté sur les servomoteurs AC Fanuc série Alpha de taille moyenne à grande, à partir de la classe a3.

Avec 64 000 impulsions par révolution, il est le pendant incrémental des codeurs absolus αA64 de la famille A860-0360 — même gamme de compatibilité moteur, même génération de CNC, mais comportement de retour d'information fondamentalement différent : incrémental plutôt qu'absolu, ce qui signifie que l'axe nécessite un cycle de retour de référence à chaque mise sous tension de la machine.

La désignation "W/CABLE" est un différenciateur pratique au sein de la famille A860-0365.

La variante T001 (sans câble) possède un connecteur séparable sur le corps du codeur, permettant de remplacer le câble de retour d'information indépendamment ; le T101 est livré avec le câble pré-assemblé au codeur.

En service, le format W/CABLE simplifie le processus de révision du moteur — un T101 de remplacement arrive en tant qu'ensemble complet, prêt à être installé sans étape d'approvisionnement de câble séparée.

L'ensemble de câble sort du corps du codeur avec le connecteur approprié pour l'extrémité de l'amplificateur déjà terminé, ce qui accélère l'installation dans un scénario de machine immobilisée.

Le codeur αi64 se distingue de l'ancien αA64 (famille A860-0360) par la désignation "i", qui le marque comme faisant partie de la génération de codeurs alpha incrémentaux de Fanuc — une mise à jour de génération qui a apporté une qualité de signal améliorée et une compatibilité avec une plus large gamme de commandes par rapport à la série absolue αA64 d'origine.

Pour les applications de machines où la rétention de position absolue à l'arrêt n'est pas requise opérationnellement — soit parce qu'un court retour de référence au démarrage est acceptable, soit parce que le cycle de la machine ne quitte jamais un état où le retour de référence est contraignant — le αi64 incrémental est un choix de codeur rentable et techniquement performant.

La variante T101/E porte une désignation spéciale (suffixe /E) et ne peut pas être substituée par le T101 standard — le /E est une variante spécialement conçue pour des configurations moteur et machine spécifiques et nécessite un remplacement exact par une autre unité /E.

Spécifications clés

Incrémental vs Absolu — Implications opérationnelles pour le αi64

La nature incrémentale du A860-0365-T101 signifie que le codeur produit des impulsions de quadrature A/B et une impulsion d'index Z lorsque l'arbre du moteur tourne, mais il ne conserve aucune information de position entre les cycles d'alimentation.

Chaque fois que la CNC est mise sous tension, le compteur du codeur démarre à zéro à partir d'une position physique inconnue. La procédure de retour de référence — entraînant l'axe vers un interrupteur de référence matériel fixe et trouvant l'impulsion Z du codeur — établit la référence de l'axe avant le début de la production.

Pour les machines où ce retour de référence fait partie intégrante de la séquence de démarrage et ne crée pas de friction opérationnelle, le αi64 incrémental fonctionne de manière aussi fiable que n'importe quel codeur absolu pour la production quotidienne.

L'avantage par rapport aux types absolus est qu'il n'y a pas de batterie à surveiller, aucun risque de perte de données de position due à une batterie défaillante, et aucune gestion de position absolue requise.

Le codeur compte simplement les impulsions lorsque le moteur tourne — simple et robuste.

Sur les machines où le processus de production exige que l'axe reprenne à une position exacte après un cycle d'alimentation imprévu (arrêt d'urgence, interruption de courant), le manque de mémoire de position absolue nécessite un retour de référence complet avant de reprendre, ce qui peut entraîner une pièce défectueuse ou nécessiter un repositionnement à partir d'une référence connue. Pour de telles applications, un type de codeur absolu est préférable.

Configuration avec câble inclus — Avantages de service

Le format W/CABLE réduit le nombre de pièces dans un scénario de réparation moteur. Lorsqu'un codeur tombe en panne, le T101 de remplacement l'apporte avec le câble — aucun câble de codeur séparé n'a besoin d'être localisé, commandé ou associé au type de connecteur du codeur.

Le câble est dimensionné et terminé pour l'installation du moteur Alpha qu'il dessert, ce qui élimine également le risque d'installer par inadvertance une longueur de câble ou un type de connecteur incorrect.

Pour les installations où le maintien d'un large inventaire de câbles de codeur Fanuc n'est pas pratique, le codeur W/CABLE simplifie le stock de pièces de rechange à un seul SKU qui couvre simultanément les besoins de remplacement du codeur et du câble.

FAQ

Q1 : Le A860-0365-T101 peut-il remplacer le codeur absolu αA64 (A860-0360-T001) sur le même moteur ?

Le αi64 T101 et le αA64 T001 s'adaptent au même châssis moteur Alpha moyen à grand et sont compatibles avec la même génération de CNC.

Un codeur incrémental peut physiquement remplacer un codeur absolu sur le même moteur — le moteur fonctionne normalement, les signaux du codeur sont compatibles.

Le changement opérationnel est significatif : la machine ne conservera plus la position absolue lors des cycles d'alimentation. Chaque démarrage nécessitera un retour de référence. Que cela soit acceptable dépend de l'application de la machine et du flux de travail de l'opérateur.

Si le changement est effectué, les paramètres servo de la CNC doivent être mis à jour pour refléter le type de codeur incrémental.

Q2 : Le T101/E est répertorié comme une variante spéciale — qu'est-ce que cela signifie et comment est-il identifié ?

Le suffixe /E sur le A860-0365-T101/E le marque comme une variante de configuration spéciale — impliquant généralement une longueur de câble spécifique, une modification de connecteur ou une caractéristique électrique différente du T101 standard.

La documentation Fanuc et celle du constructeur de la machine spécifieront si la variante /E est requise. L'identification d'un /E sur le terrain se fait à partir de l'étiquette du numéro de pièce du codeur ; si le codeur physique est marqué A860-0365-T101/E, il doit être remplacé uniquement par une autre unité /E.

Substituer un T101 standard par un /E (ou vice versa) risque un décalage de connecteur, des problèmes de longueur de câble ou une incompatibilité d'interface électrique.

Q3 : Que se passe-t-il pour le comptage incrémental si le câble de retour du codeur perd brièvement le signal pendant le fonctionnement de la machine ?

Même une perte de signal brève (un connecteur lâche, une pointe d'EMI transitoire ou un défaut de câble) entraîne la perte du comptage de position actuel de l'axe affecté par la CNC.

La CNC génère immédiatement une alarme de codeur (généralement série SV-360) et l'axe s'arrête. Contrairement à un codeur absolu, qui peut rétablir sa position en lisant son comptage stocké, un codeur incrémental qui perd le signal doit rétablir sa position par un retour de référence avant que l'axe ne puisse reprendre son mouvement.

Cela rend l'état fiable du câble et des connecteurs particulièrement important pour les installations de codeurs incrémentaux — toute dégradation de l'ensemble de câble doit être traitée avant qu'elle ne cause une interruption de production.

Q4 : Comment les 64 000 ppr du αi64 sont-ils utilisés par la boucle servo de la CNC ?

L'amplificateur servo décode les signaux de quadrature A/B du αi64, générant 4 fois le comptage d'impulsions brut grâce à la détection de front — ainsi, 64 000 ppr deviennent 256 000 fronts de quadrature par révolution au niveau du comptage matériel.

À la vitesse de fonctionnement nominale d'un moteur Alpha typique (2000-3000 tr/min), cela produit des millions de mises à jour de position par seconde, donnant à l'amplificateur servo un flux de données suffisamment dense pour une estimation stable de la vitesse et un contrôle de position.

L'impulsion d'index Z (une par révolution) fournit la marque de référence pour le cycle de retour de référence.

Q5 : Quelle est l'approche de service recommandée lorsque le A860-0365-T101 produit des alarmes intermittentes plutôt qu'un défaut permanent ?

Les alarmes intermittentes sont plus difficiles à diagnostiquer que les alarmes permanentes.

Commencez par le câble : fléchissez et observez le parcours du câble pendant que le moteur est immobile et que la CNC est dans un état de surveillance sûr — les alarmes intermittentes déclenchées par le mouvement du câble indiquent des dommages au câble ou une intermittence du connecteur.

Vérifiez le connecteur à l'extrémité du codeur et à l'extrémité de l'amplificateur pour les broches partiellement désengagées et vérifiez que les mécanismes de verrouillage des connecteurs sont engagés.

Si l'alarme ne peut pas être déclenchée par le mouvement du câble, connectez un oscilloscope aux sorties de phase A et B du codeur et observez la qualité du signal pendant une rotation lente du moteur — les interruptions de signal, la réduction d'amplitude ou les formes d'onde non carrées indiquent une dégradation du disque optique à l'intérieur du codeur.

Si des problèmes de qualité de signal sont confirmés en rotation mais que le câble est propre, remplacez le codeur.
