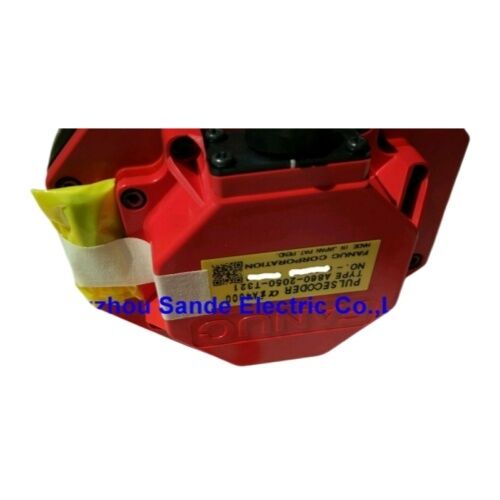

Encodeur absolu scellé FANUC A860-2010-T341 — aiAR128 pour servomoteurs Alpha i Series, neuf

Certains composants d'un système d'asservissement FANUC peuvent se dégrader progressivement — la machine développe une dérive de position, des alarmes intermittentes, un contournage incohérent. D'autres fois, la défaillance est immédiate : alarme encodeur, arrêt de l'axe, arrêt de la production. Quoi qu'il en soit, l'encodeur est presque toujours le composant que vous recherchez. L'A860-2010-T341 de FANUC est l'encodeur absolu scellé aiAR128 pour les servomoteurs AC FANUC Alpha i series — un dispositif de rétroaction largement déployé qui porte également la désignation ENCODEUR AIAB128 et remplace directement l'ancien A860-2014-T301.

Cette unité est neuve.

Ce que l'aiAR128 offre

La désignation aiAR128 place cet encodeur fermement dans la génération Alpha i de FANUC d'encodeurs absolus série. Le composant "AR128" fait référence à la classe de résolution 128 dans la famille des encodeurs absolus — l'encodeur fournit des données de position absolue haute résolution via le lien de communication série haute vitesse de FANUC à l'amplificateur d'asservissement, permettant le contrôle en boucle fermée serré sur lequel les entraînements de la série Alpha i ont été conçus.

En tant qu'encodeur absolu, l'A860-2010-T341 conserve les données de position de l'axe lors des cycles d'alimentation, sauvegardées par batterie dans l'amplificateur d'asservissement. Le redémarrage de la machine ne nécessite pas de séquence de retour de référence — l'entraînement lit l'encodeur à la mise sous tension et connaît immédiatement la position de l'axe. C'est un avantage opérationnel significatif pour les machines de production où le temps de redémarrage se traduit directement par le rendement de la production.

Spécifications techniques

Le montage sur arbre conique — ce que cela signifie concrètement

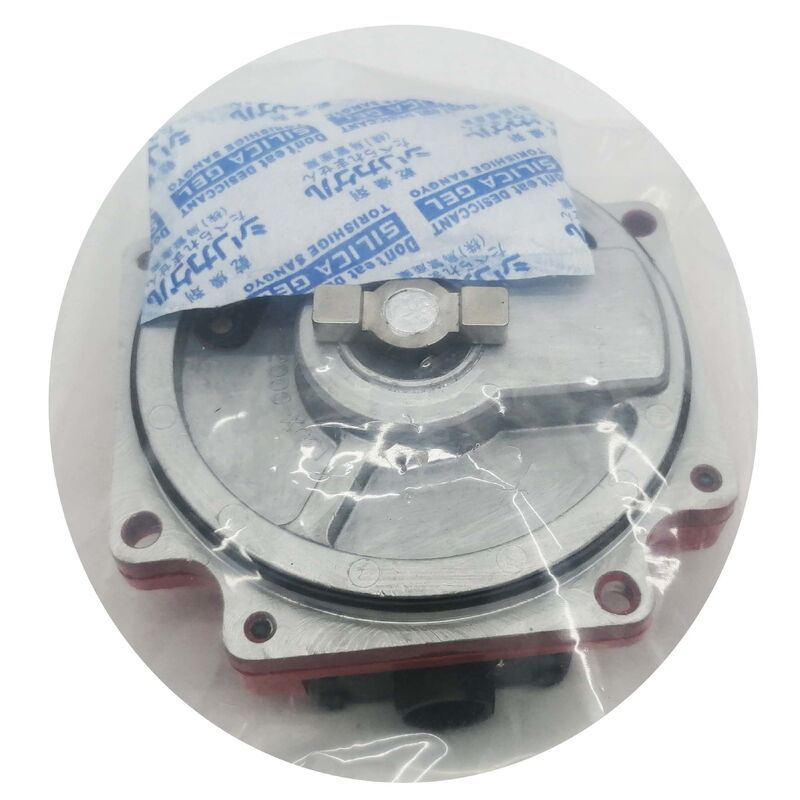

Le montage TPR (arbre conique) distingue cet encodeur des variantes à arbre droit. Dans la conception conique, le coupleur de l'encodeur s'engage dans un alésage conique correspondant dans le corps de l'encodeur — le cône crée un ajustement par interférence auto-centrant et à haute friction lorsque le boulon de fixation est serré.

Cette méthode de montage présente deux avantages pratiques. Premièrement, elle élimine le jeu à l'interface du coupleur de l'encodeur : contrairement à un coupleur à clavette ou à serrage, un cône correctement positionné ne produit aucun jeu angulaire entre l'arbre moteur et l'élément de détection de l'encodeur. Deuxièmement, il résiste mieux au desserrage sous l'effet des vibrations que de nombreuses méthodes de fixation alternatives, ce qui est important pour les servomoteurs qui subissent des cycles d'accélération et de décélération rapides répétés sur des millions d'heures de fonctionnement.

Boîtier scellé IP67 — une protection qui rapporte sur le long terme

Le boîtier scellé de l'A860-2010-T341 offre une protection contre les infiltrations IP67 — exclusion totale de la poussière et capacité à résister à une immersion dans l'eau jusqu'à un mètre de profondeur. C'est un cran au-dessus de l'indice de protection IP65 de nombreuses variantes d'encodeurs FANUC plus anciennes.

Sur une machine-outil CNC en production, l'extrémité moteur d'un servomoteur se trouve dans un environnement où les projections de liquide de refroidissement, les brouillards de fluide de coupe, les aérosols d'huile et l'air chargé de copeaux sont monnaie courante. Un encodeur optique qui perd son étanchéité — par un boîtier fissuré, un joint torique dégradé ou un indice IP insuffisant — accumulera de la contamination sur le disque optique au fil du temps. La dégradation est souvent progressive : des signaux de position légèrement bruyants deviennent de plus en plus erratiques avant de produire une alarme franche, et la machine peut fonctionner avec une précision réduite bien avant de s'arrêter.

La construction IP67 est la réponse appropriée à cet environnement. Pour les moteurs installés dans des zones de lavage, près des buses de liquide de refroidissement, ou dans toute application avec exposition aux liquides, la conception scellée n'est pas une option — c'est ce qui rend la fiabilité à long terme possible.

Remplace l'A860-2014-T301 — une succession directe

L'un des faits confirmés et documentés concernant l'A860-2010-T341 est qu'il est le remplacement actuel de l'A860-2014-T301. Les machines qui étaient initialement équipées de l'encodeur A860-2014-T301 utilisent l'A860-2010-T341 comme remplacement direct en production actuelle — même interface électrique, même configuration de montage, même compatibilité avec l'amplificateur d'asservissement et la commande CNC.

Cette succession est importante pour les équipes de maintenance qui pourraient rechercher par l'ancien numéro de pièce. Si l'étiquette de l'encodeur sur votre moteur indique A860-2014-T301, l'A860-2010-T341 est ce que vous commandez.

Où cet encodeur est utilisé

La plateforme de servomoteurs AC FANUC Alpha i series est le pilier des machines-outils CNC contrôlées par FANUC depuis le début des années 2000, et la famille d'encodeurs aiAR128 est l'une des spécifications d'encodeurs les plus fréquemment rencontrées dans cette base installée. L'A860-2010-T341 se trouve dans :

Centres d'usinage CNC — rétroaction d'axe sur les axes X, Y, Z et rotatifs des centres d'usinage verticaux et horizontaux de fabricants tels que Mazak, Okuma, Makino, DMG Mori, Doosan, et bien d'autres

Tours CNC — rétroaction d'asservissement d'axe sur les tours CNC à deux axes et multi-axes, y compris les entraînements de sous-broche et d'axe C

Robots industriels FANUC — rétroaction d'axe articulé sur les robots articulés des séries M et R utilisant des servomoteurs Alpha i aux articulations du bras

Systèmes de fabrication flexibles — entraînements d'asservissement sur changeurs de palettes, indexeurs de convoyeurs et systèmes de manutention automatisés construits autour des entraînements FANUC Alpha i

Équipements de production dédiés — cellules d'automatisation personnalisées dans les industries automobile, aérospatiale et de fabrication générale

FAQ

Q1 : L'A860-2010-T341 remplace-t-il directement l'A860-2014-T301 ?

Oui — l'A860-2010-T341 est le remplacement actuel en production de FANUC pour l'A860-2014-T301. Les deux unités servent la même famille de moteurs avec la même interface de rétroaction série absolue. Si l'étiquette de l'encodeur sur votre moteur indique A860-2014-T301, commander l'A860-2010-T341 est la succession correcte.

Q2 : L'A860-2010-T341 est-il un encodeur absolu ou incrémental ?

Il est absolu. Il sort des données de position d'arbre continues via le lien série haute vitesse de FANUC, et la position est conservée lors de l'arrêt avec sauvegarde par batterie dans l'amplificateur d'asservissement. Cela élimine le besoin d'un cycle de retour de référence à chaque démarrage de la machine.

Q3 : Quels amplificateurs d'asservissement et commandes CNC sont compatibles avec cet encodeur ?

L'A860-2010-T341 est conçu pour les amplificateurs d'asservissement FANUC αi et βi series, associés aux commandes CNC des familles 0i, 16i/18i/21i, et 30i/31i/32i. Il communique via le protocole de rétroaction série haute vitesse de FANUC, qui est l'interface standard pour les combinaisons moteur-amplificateur des séries Alpha i et Beta i.

Q4 : Quelles alarmes FANUC indiquent une défaillance de l'A860-2010-T341 ?

Les défaillances liées à l'encodeur déclenchent généralement des alarmes d'asservissement SV sur l'écran CNC — couramment SV0364 (alarme CSAL), SV0368 (alarme de phase douce), ou des codes d'alarme liés à la communication indiquant une perte ou une corruption des données série de l'encodeur. Avant de remplacer l'encodeur, inspectez le câble et le connecteur de l'encodeur aux deux extrémités, car les dommages au câble et la corrosion des connecteurs produisent des codes d'alarme identiques.

Q5 : Pourquoi la conception de l'arbre conique est-elle importante pour cet encodeur ?

Le montage sur arbre conique (TPR) crée une connexion auto-centrante et sans jeu entre l'arbre moteur et le coupleur de l'encodeur. Contrairement aux coupleurs à clavette ou à serrage, le cône génère un ajustement par interférence précis lorsqu'il est correctement serré, éliminant le jeu angulaire et résistant au desserrage sous l'effet des vibrations. Cela affecte directement la qualité et la cohérence de la rétroaction de position fournie au variateur d'asservissement.
